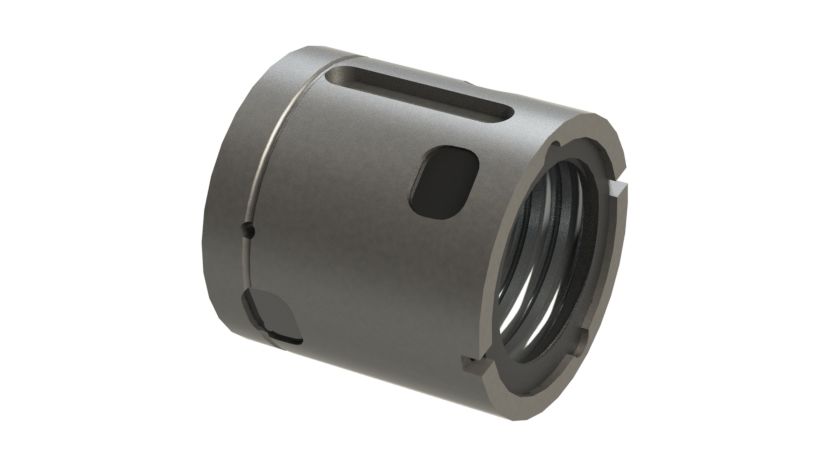

KULIČKOVÉ VÁLCOVÉ MATICE KGM / MM

Kuličkové válcové matice NEFF jsou díky kompaktnímu provedení a integrované drážce pro pero vhodné pro montáž do otvorů v tělesech strojů. Zvlášť kompaktní je série KGM-N podle normy NEFF. Ve spojení se šroubem lze matice dodat také bez vůle a s předpětím.

KGM-D podle DIN 69051

Válcové kuličkové matice s vnějšími průměry podle DIN 69051.

KGM-N podle normy NEFF

Kompaktní válcové matice určené zejména do omezeného zástavbového prostoru.

Předepnuté jednotky MM

Bezvůlová předepnutá jednotka MM se skládá ze dvou válcových kuličkových matic. Je dostupná podle DIN nebo normy NEFF a vyznačuje se vysokou tuhostí. Předpětí činí nejvýše 5 % dynamické únosnosti C_dyn. Při předpětí nad 2 % výrobce doporučuje třídu přesnosti stoupání T5.

K implementaci komponentů NEFF do vaší konstrukce využijte náš 3D konfigurátor. Podklady k 2D či 3D modelům jsou dostupné v různých formátech.

Náhled konfigurátoru je ilustrační. Rozměry a provedení zvolte podle požadované matice KGM-D nebo KGM-N.
