TRAPÉZOVÉ ŠROUBY (TGT)

Trapézové šrouby NEFF se vyrábějí válcováním podle DIN 103. Tváření za studena zvyšuje pevnost a vytváří hladké boky závitu pro dobré kluzné vlastnosti. Výroba v horní části tolerančního pole umožňuje zmenšit vůli mezi šroubem a maticí.

Trapézové matice jsou dostupné ve válcovém nebo přírubovém provedení. Standardním materiálem je bronz RG7 (2.1090); další varianty využívají pevnější ložiskové bronzy, plast nebo ocel podle použití.

Přesné válcované trapézové šrouby RPTS se vyrábějí z materiálu 1.0401/C15. Nerezové provedení RATS používá materiál 1.4305/X8CrNiS18-9. Obě řady nabízí přesné stoupání a malé výrobní odchylky.

Sortiment trapézových matic zahrnuje přírubové a válcové matice pro pohybové závity, polotovary pro další opracování, ocelové nastavovací a bezpečnostní matice i provedení s mazáním.

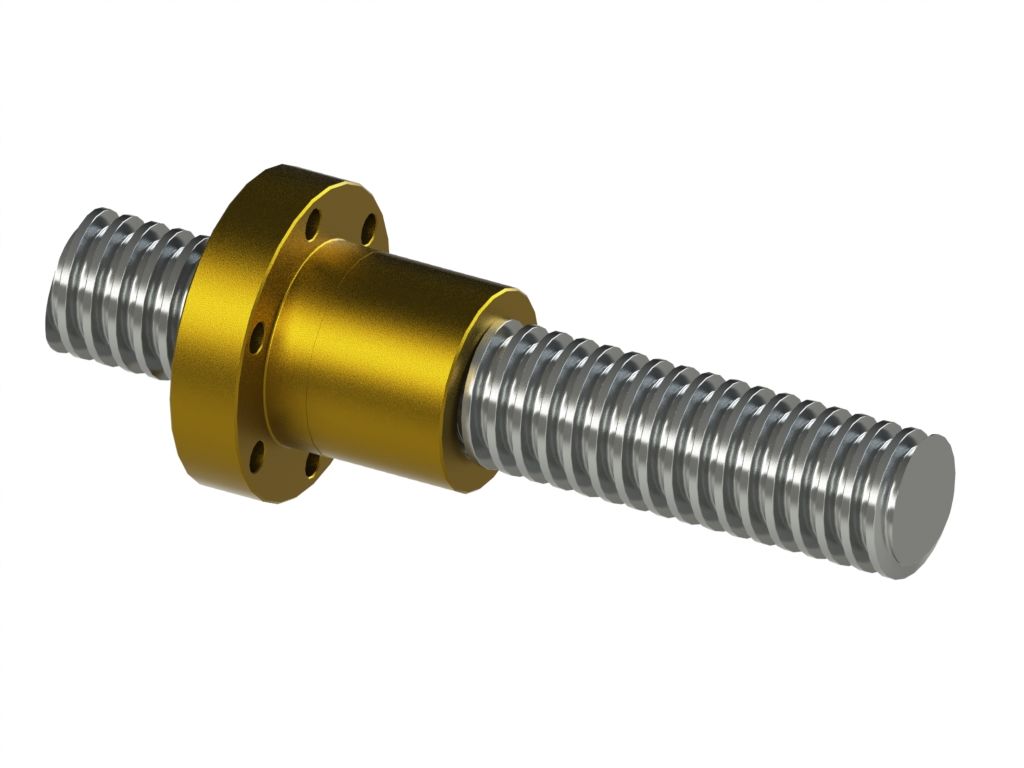

• EFM – bronzové přírubové matice připravené k montáži
• EKM – plastové přírubové matice
• LRM – dlouhé bronzové matice
• LKM – dlouhé plastové matice
• KSM – krátké ocelové matice
• SKM – šestihranné ocelové matice
• SZ / SF – bezpečnostní matice
• LMS, LSF a LSA – další provedení pro specifické požadavky a mazání

Podrobný přehled materiálů, použití, CAD modely a dokumentaci naleznete na stránce trapézových matic.
