TRAPÉZOVÉ MATICE (TGM)
Sortiment trapézových matic NEFF zahrnuje přírubové a válcové matice z bronzu, oceli a plastu. Provedení lze zvolit podle zatížení, požadovaných vlastností a způsobu montáže.

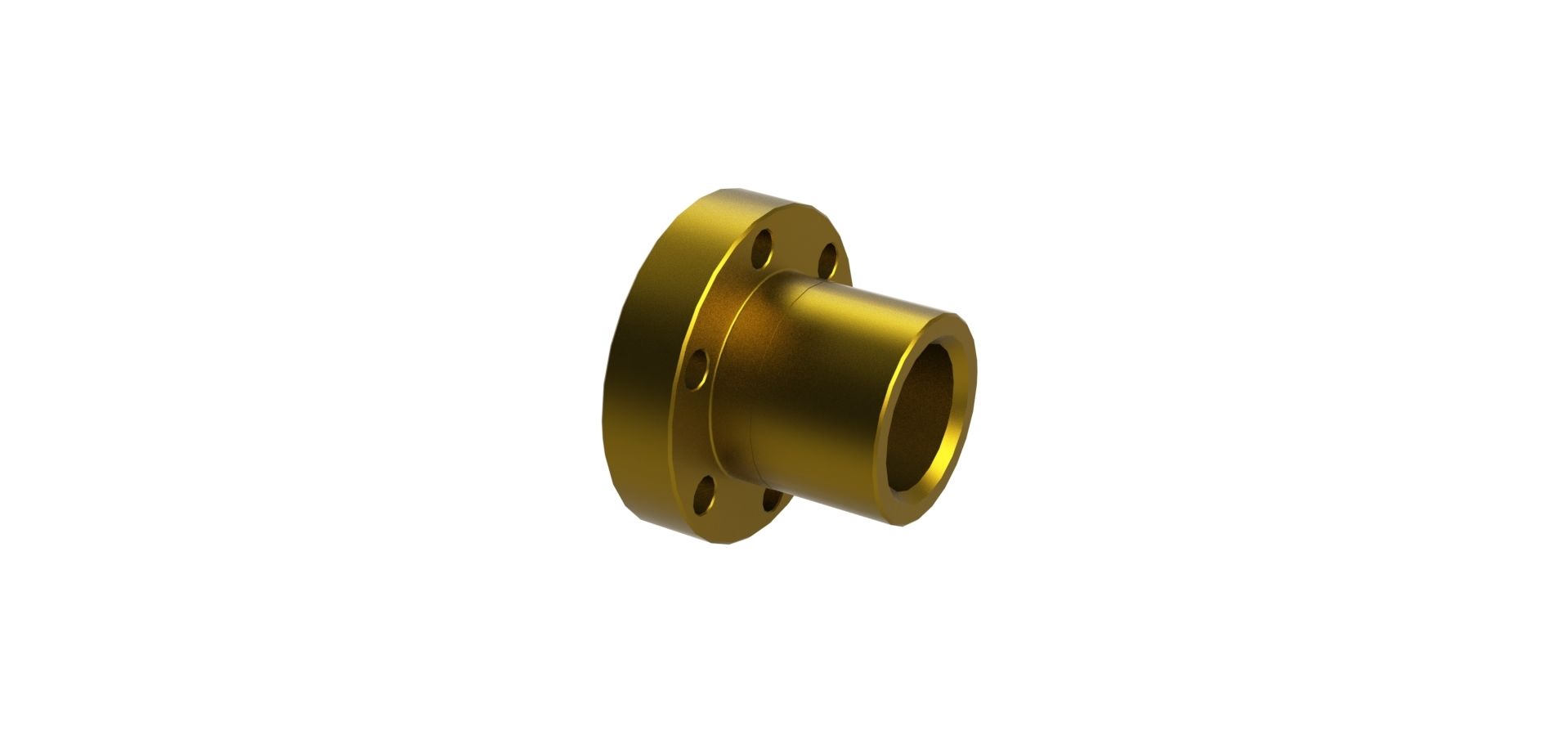

Přírubové bronzové matice TGM-EFM
Matice připravené k montáži pro pohybové šrouby s příznivými vlastnostmi z hlediska opotřebení. Jsou rozměrově zaměnitelné s kuličkovými maticemi KGF-N a vhodné pro adaptéry KAR, KON, MAFN a KKA. Materiál: 2.1090 (CuSn7Zn4Pb7; RG7).
Plastové matice TGM-EKM
Matice připravené k montáži představují v kombinaci s válcovanými trapézovými šrouby s kvalitním povrchem alternativu ke kovovým materiálům. Vyznačují se tichým chodem a v řadě aplikací umožňují provoz bez mazání. Materiál: ZEDEX 100 (ZX-100K).
Dlouhé bronzové matice TGM-LRM
Válcové matice s velkým vnějším průměrem jsou vhodné k dalšímu obrábění a přizpůsobení konstrukci, například frézováním ploch nebo doplněním upevňovacích otvorů. Materiál: 2.1090 (CuSn7Zn4Pb7; RG7).
Dlouhé plastové matice TGM-LKM
Matice s velkým vnějším průměrem umožňují další obrábění a přizpůsobení stávající konstrukci. S válcovanými trapézovými šrouby zajišťují tichý chod a v mnoha případech provoz bez mazání. Materiál: ZEDEX 100 (ZX-100K).
Krátké ocelové matice TGM-KSM
Vhodné především pro upínání, ruční nastavování a upevnění. Větší vnější průměr polotovaru poskytuje prostor pro další obrábění. Materiál: automatová ocel 1.0718 (11SMnPb30).
Šestihranné ocelové matice TGM-SKM
Určené především pro upínání, ruční nastavování a upevnění. Materiál: automatová ocel 1.0718 (11SMnPb30).
Bezpečnostní záchytné matice TGM-SZ/SF
Druhá, za běžného provozu nezatížená matice je spojena s nosnou maticí s definovanou vzdáleností X. Opotřebením nosné matice se tato vzdálenost zmenšuje. Záchytná matice slouží k ochraně osob a omezení škod při selhání nosné matice. U dlouhého provedení lze opotřebení sledovat elektrickým koncovým spínačem. Volba a dimenzování závisejí na konkrétní aplikaci. Materiál: 2.1090 (CuSn7Zn4Pb7; RG7).
Pohybové matice s výkyvnými čepy TGM-LMS
Umožňují kardanové uložení a vyrovnání nesouososti uložení šroubu. Materiál: 2.1090 (CuSn7Zn4Pb7; RG7).
Pohybové matice s plochami TGM-LSF
Obrobené plochy umožňují tvarový přenos krouticího momentu, například při montáži do drážek nebo profilů. Materiál: 2.1090 (CuSn7Zn4Pb7; RG7).
Pohybové matice s kulovou dosedací plochou TGM-LSA
S odpovídající konkávní podložkou umožňuje kulová dosedací plocha vychýlení matice a vyrovnání nesouososti. Materiál: 2.1090 (CuSn7Zn4Pb7; RG7).
Další materiály a speciální provedení na vyžádání.
