Zašroubovací kuličkové matice KGM-E s vnějším upevňovacím závitem jsou určeny pro válcované kuličkové šrouby NEFF KGS v tolerančních třídách T3–T10. Kompaktní provedení je vhodné pro omezený zástavbový prostor.
Standardní axiální vůle 0,05 mm; výběrem kuliček lze dosáhnout zmenšené nebo nulové vůle.
Upevňovací otvor D2 umožňuje zajistit matici proti pootočení.
Dostupné také s levým závitem.
Integrované stírací kroužky z NBR.
Materiál: 1.7131 (ESP65) nebo 1.3505 (100Cr6).
CAD ÚDAJE
K implementaci komponentů NEFF do vaší konstrukce využijte náš 3D konfigurátor. Podklady k 2D či 3D modelům jsou dostupné v různých formátech.
CAD MODELY

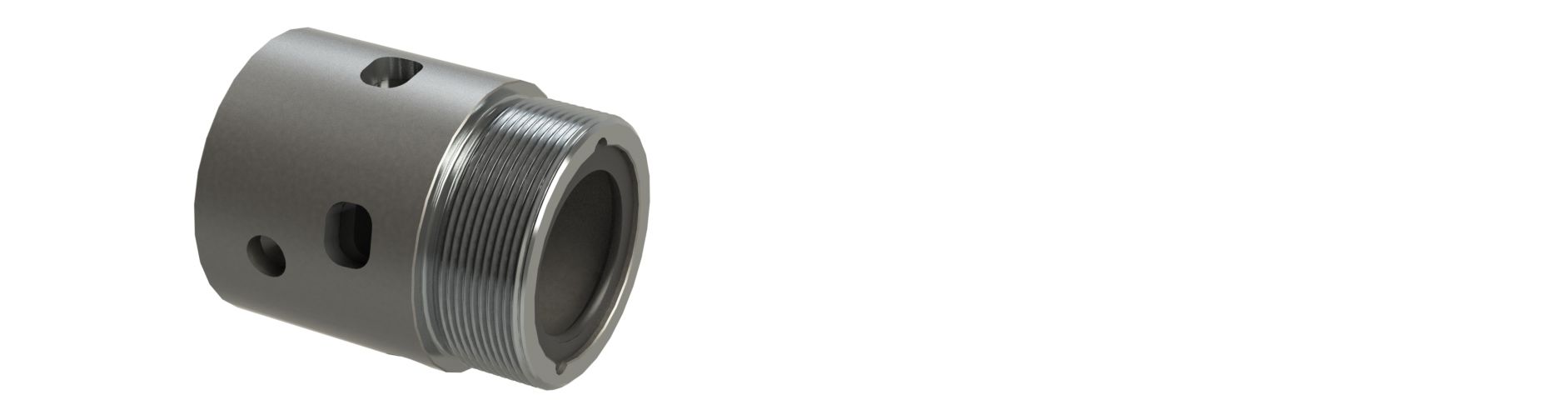

Náhled je ilustrační. V konfigurátoru zvolte požadovanou velikost a provedení matice KGM-E.
